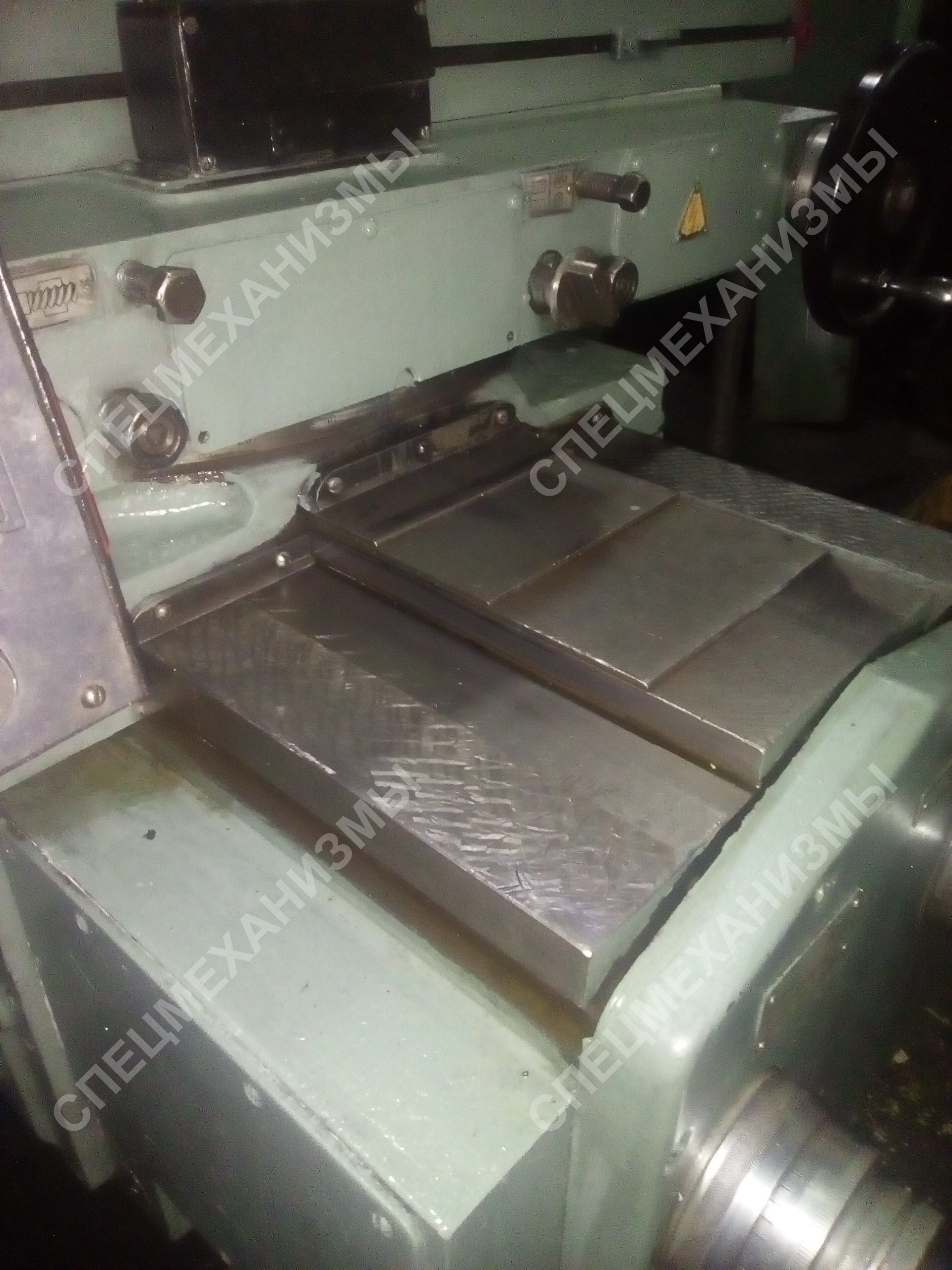

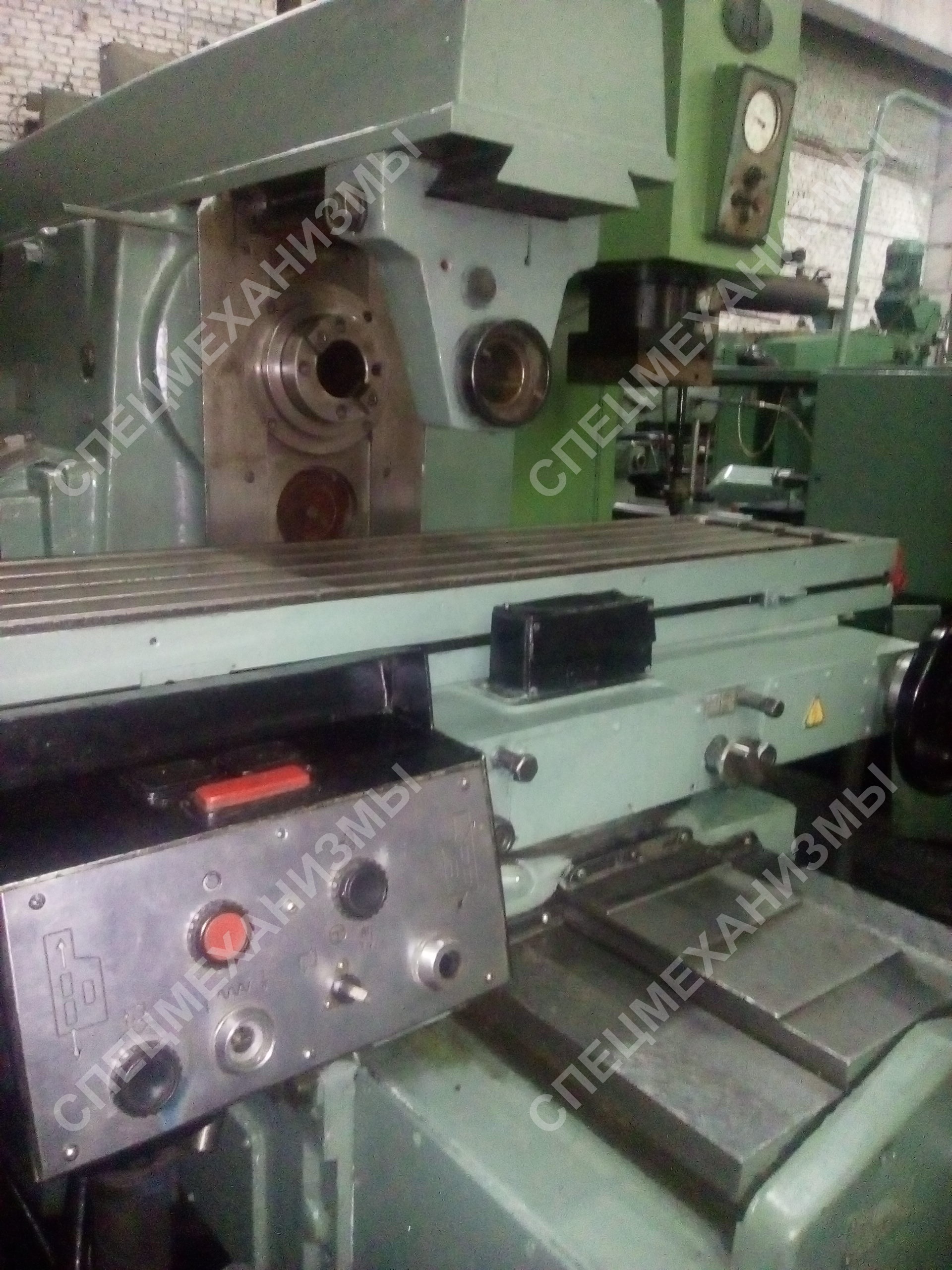

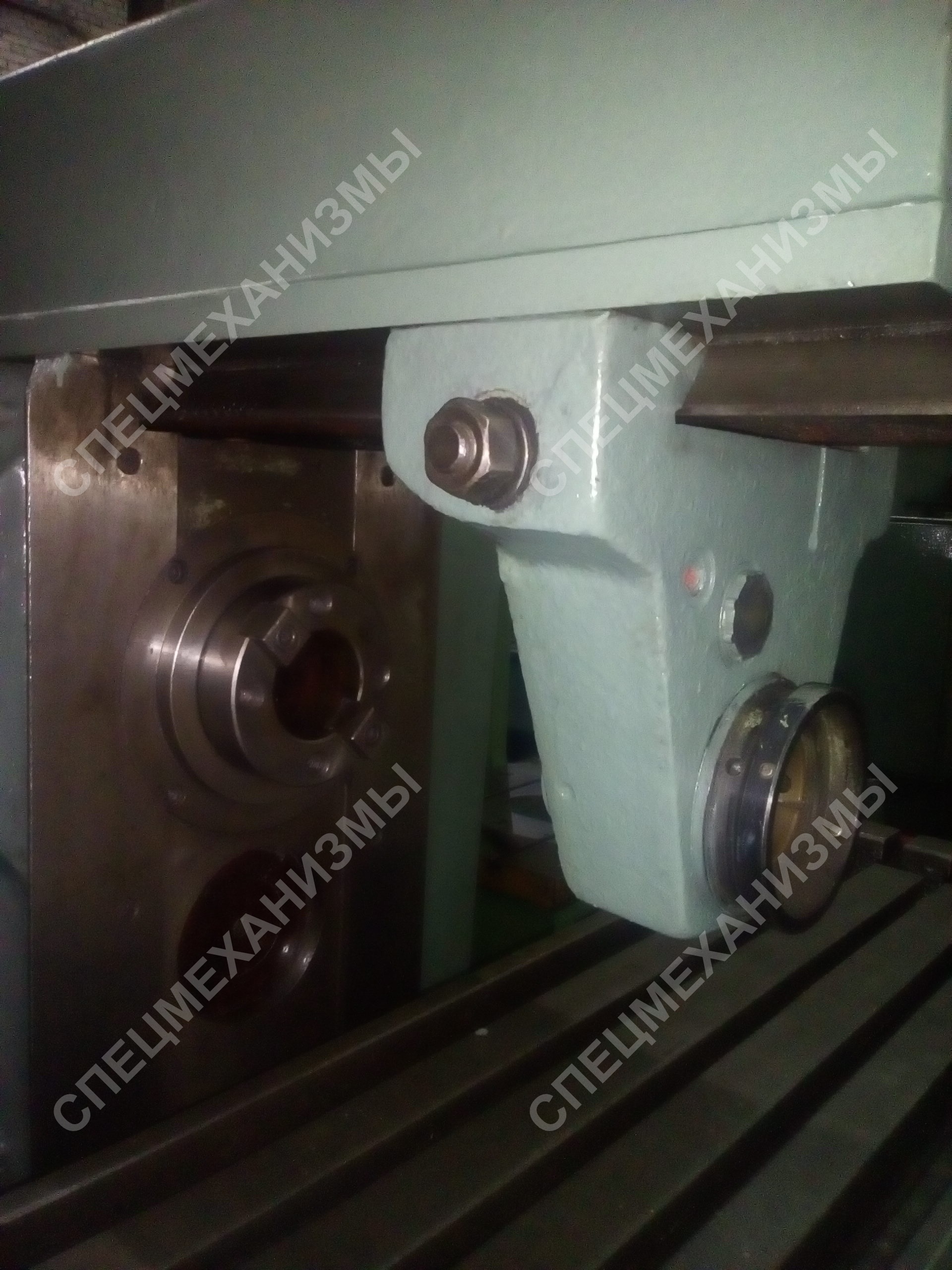

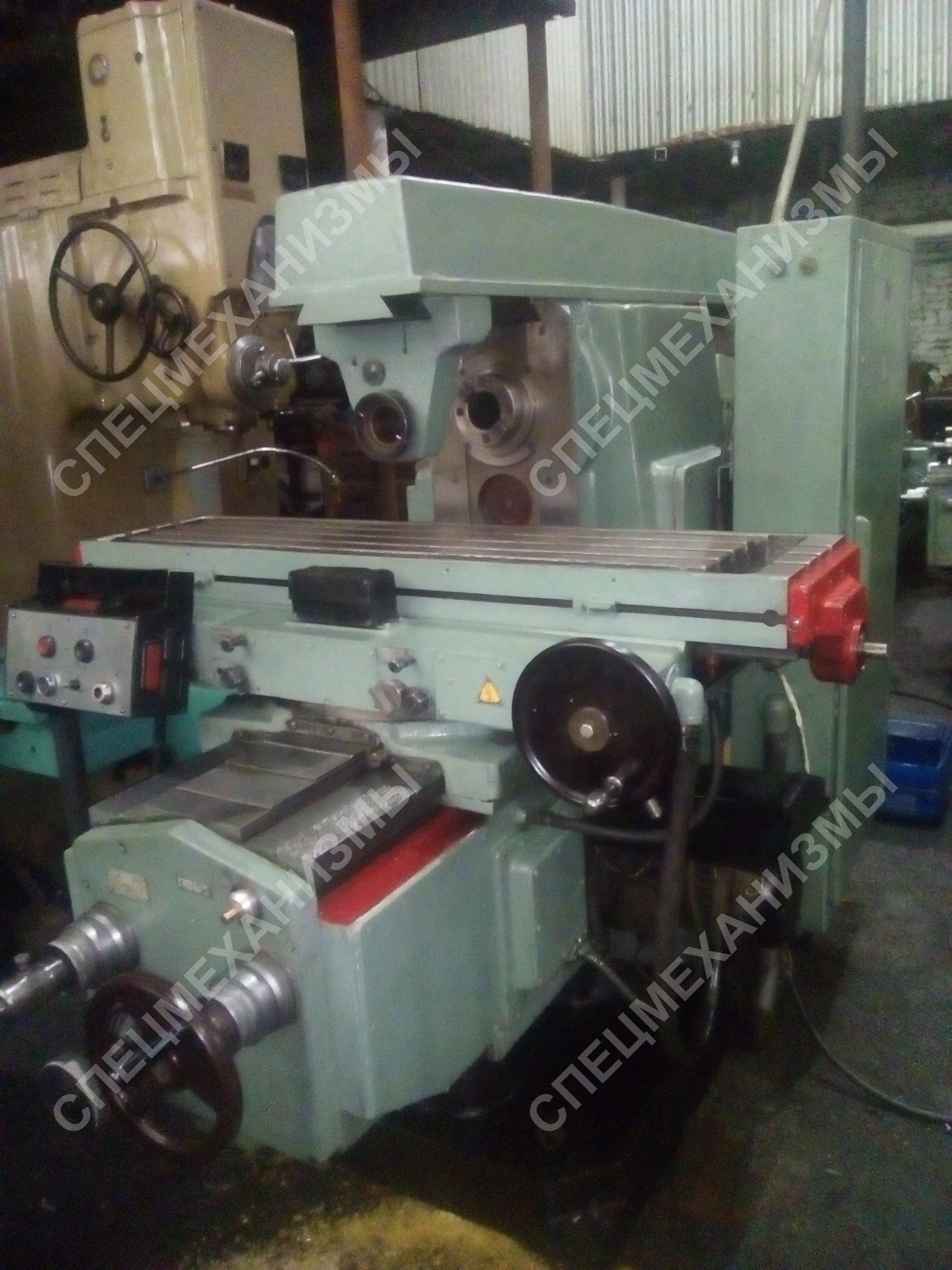

Станок горизонтально-фрезерный мод. 6Т82
Стоимость: Уточняйте
Консольный горизонтально-фрезерный станок мод. 6Т82 предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов цилиндрическими, дисковыми, фасонными, угловыми, торцевыми, концевыми и другими фрезами в условиях индивидуального и серийного производства, характеристики и высокая жесткость станка позволяют полностью использовать возможности как быстрорежущего, так и твердосплавного инструмента. Возможность настройки на различные полуавтоматические и автоматические циклы позволяет успешно использовать данный станок для выполнения работ операционного характера в поточных и автоматических линиях в крупносерийном производстве. На станке можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, рамки, зубчатые колеса, спирали (за счет возможности поворота стола) и т.д. Технологические возможности могут быть расширены с применением делительной головки, поворотного круглого стола, накладной универсальной головки и других приспособлений.
Данный станок имеет множество технических достоинств в т.ч.:- широкий диапазон величин скоростей шпинделя и подач;
- электромеханический зажим инструмента;
- наличие механизма замедления подачи;
- возможность работы в автоматических циклах;
- автоматическая смазка узлов и механизмов;
- устройство подач с помощью электромагнитных муфт;
- возможность перемещения стола одновременно по двум и трем координатам;

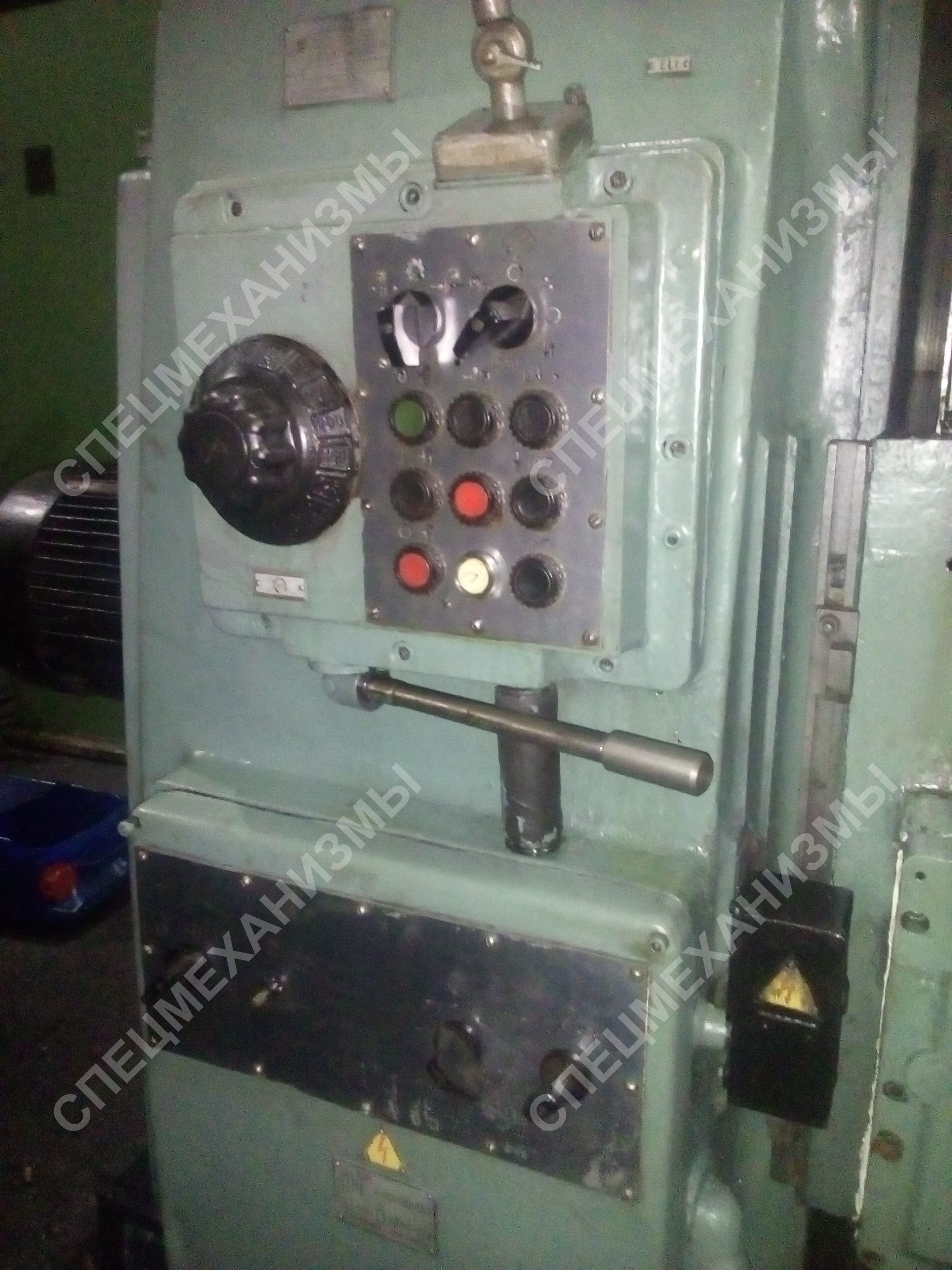

- управление станка кнопками с пульта.
| Технические характеристики: | |
|---|---|
| Класс точности по ГОСТ 8-82 | Н |
| Рабочий стол | |
| Максимальная нагрузка на стол, кг | 400 |
| Размеры рабочей поверхности стола (длина х ширина), мм | 1250 х 320 |
| Количество Т-образных пазов | 3 |
| Наибольшее перемещение стола (продольное/ поперечное/ вертикальное) механическое, мм | 800/ 320/ 370 |
| Расстояние от оси шпинделя до стола при ручном перемещении, мм | 30 - 400 |
| Расстояние от оси шпинделя до хобота, мм | 155 |
| Наибольший угол поворота стола, град | ±45 |
| Цена одного деления шкалы поворота стола, град | 1 |
| Цена деления лимба (продольного, поперечного, вертикального), мм | 0,05 |
| Перемещение стола на один оборот лимба (продольное/ поперечное/ вертикальное), мм | 6/ 6/ 2 |
| Шпиндель | |
| Частота вращения шпинделя, об/мин | 31,5 - 1600 |
| Количество скоростей шпинделя | 18 |
| Механика станка | |
| Быстрый ход стола (продольный/ поперечный/ вертикальный), м/мин | 4/ 4/ 1,33 |
| Число ступеней рабочих подач стола | 22 |
| Пределы продольных и поперечных рабочих подач, мм/мин | 12,5 - 1600 |
| Пределы вертикальных рабочих подач, мм/мин | 4,1 - 530 |
| Наибольшее усилие резания при (продольной/ поперечной/ вертикальной) подаче, кН | 15/ 12/ 5 |
| Выключающие упоры подачи (продольных) | есть |
| Выключающие упоры подачи (поперечных, вертикальных) | нет |
| Блокировка ручной и механической подачи (продольной, поперечной, вертикальной) | есть |
| Блокировка раздельного включения подачи | есть |
| Автоматическая прерывистая подача (продольная) | есть |
| Автоматическая прерывистая подача (поперечная и вертикальная) | нет |
| Торможение шпинделя | есть |
| Предохранение от перегрузки (муфта) | есть |
| Привод | |
| Электродвигатель привода главного движения, кВт | 7,5 |
| Электродвигатель привода подач, кВт | 3 |
| Электродвигатель зажима инструмента, кВт | 0,25 |
| Электродвигатель насоса охлаждающей жидкости, кВт | 0,12 |
| Суммарная мощность всех электродвигателей, кВт | 10,87 |
| Габариты и масса станка | |
| Габариты станка (длина х ширина х высота), мм | 2280 х 1965 х 1690 |
| Масса станка, кг | 3150 |
